监控器显示:(内部参数出厂已经按要求设置完毕)
4.2.2、监控器设置:

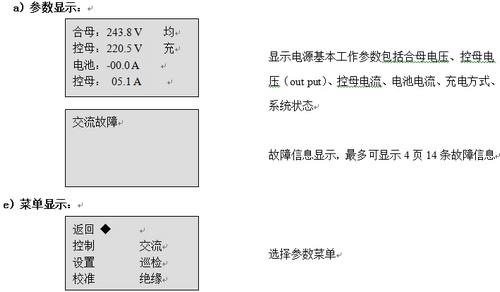

A、工作参数查询说明:
正常工作情况下监控循环显示基本工作参数,也可按"↑↓"键切换基本工作参数显示页和故障信息页。

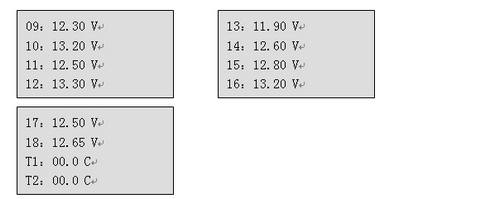

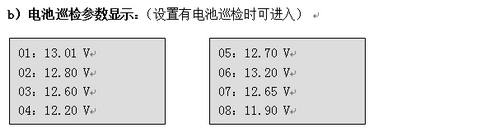

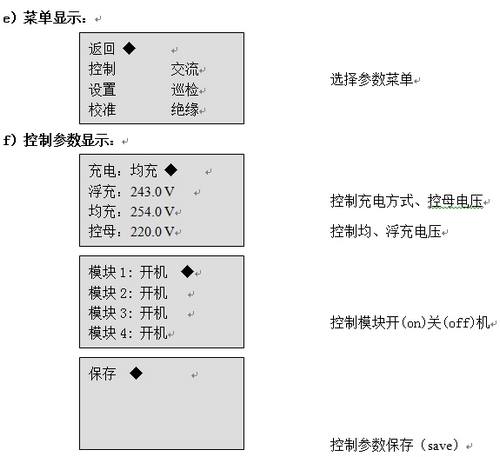

B、控制操作说明:
控母输出电压设置:光标移到"控母(out put)"项,按"+、-"键改变控母输出电压值;控母输出电压是硅链控制的依据;控母输出电压不能大于控母过压值。
浮充电压设置:光标移到"浮充(floating)"项,按"+、-"键改变浮充电压值;浮充电压在系统选择为 "浮充"时作为模块的输出电压;浮充电压不能大于合母过压值。
均充电压设置:光标移到"均充(equalize)"项,按"+、-"键改变均充电压值;均充电压在模块选择为 "均充"时作为模块的输出电压;均充电压不能大于合母过压值。
模块开关机:光标移到相应模块序号位置,按"+、-"键改变模块开(on)关(off)状态。
保存返回:光标移动到"保存(save)"项,按"设置(setting)"键保存并执行控制参数修改,退回到基本信息显示页;保存数据掉电后不丢失。
不保存返回:光标在除"保存(save)"项任何位置,按"设置(setting)"键退回到基本信息显示页,此时控制参数修改无效,监控返回原有控制参数运行。

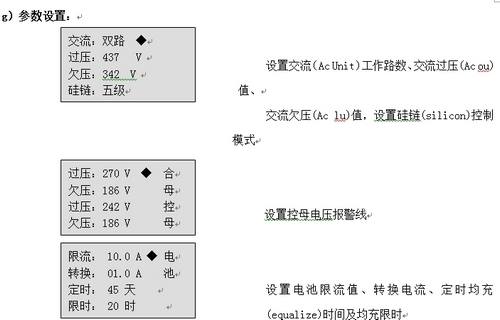

C、参数设置说明:

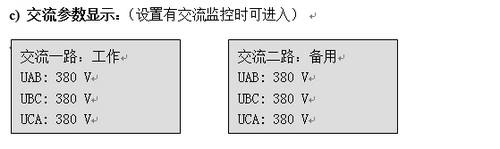

交流设置: "无"- 无交流监控(AC-unit)单元,"一路(first)" -只监控第一路交流,"二路(second)" - 只监控第二路交流,"双路(both)" - 监控双路交流,四种状态。
硅链设置:硅链(silicon)可设置5级(5 levels)模式和7级(7levels)模式。
电池充电限流值设置:光标移到"限流(limit)"项,按"+、-"键改变电池充电限流值,电池充电限流值限定电池最大充电电流,一般设置为0.1C10,不大于0.15C10。
电池均浮充转换电流值设置:光标移到"转换(change)"项,按"+、-"键改变电池均浮充转换电流值,电池均充充电电流小于此值后再充电3小时转为浮充电。电池均浮充转换电流值一般设置为0.02C10,- 0.05C10。
定时均充时间设置:光标移到"定时(Timer)"项,按"+、-"键改变定时均充时间值,电池长期处于浮充电状态,电池容量会下降,需要进行维护性均充;定时均充时间设定此时间间隔,一般为30 - 60天。
均充限时设置:光标移到"限时(limit)"项,按"+、-"键改变均充限时值,此参数限制最长均充时间,保障电池安全,均充限时一般为15 - 20小时。
合母过压设置:光标移到"合母过压(AC OU)"项,按"+、-"键改变合母过压值;合母过压作为合母输出电压过压报警门限;合母过压值220V系统不能大于320V、110V系统不能大于160V。
合母欠压设置:光标移到"合母欠压(AC LV)"项,按"+、-"键改变合母欠压值;合母欠压作为合母输出电压欠压报警门限;合母欠压值220V系统不能小于180V、110V系统不能小于90V。
控母过压设置:光标移到"控母过压(AC OU)"项,按"+、-"键改变控母过压值;控母过压作为控母输出电压过压报警门限;控母过压值220V系统不能大于242V、110V系统不能大于121V。
控母欠压设置:光标移到"控母欠压(AC LV)"项,按"+、-"键改变控母欠压值;控母欠压作为控母输出电压欠压报警门限;控母欠压值220V系统不能小于198V、110V系统不能小于99V。

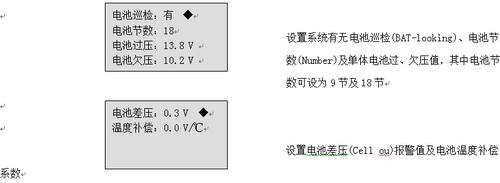

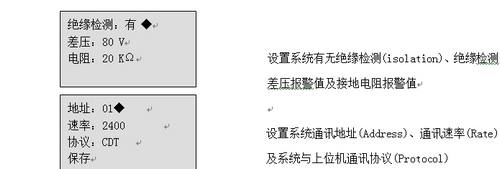

通讯地址设置:光标移到"地址(Address)"项,按"+、-"键改变通讯地址;通讯地址为监控和上位机通讯的地址,设置范围为00 - 99
通讯速率设置:光标移到"速率(Rare)"项,按"+、-"键改变通讯速率;通讯速率为监控和上位机通讯的速率,有1200、2400、4800、9600四种选择。
保存返回:光标移动到"保存(save)"项,按"设置(setting)"键保存并执行设置参数修改,退回到基本信息显示页;保存数据掉电后不丢失。
不保存返回:光标在除"保存(save)"项任何位置,按"设置(setting)"键退回到基本信息显示页,此时设置参数修改无效,监控按原有设置参数运行。

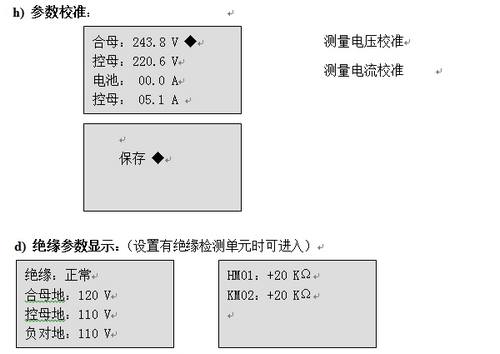

D、参数校准说明:
合母电压测量校准:光标移动到"合母电压校准"项,测量实际输出电压,按"+、-"键调整显示值为实际测量值,移动光标到"保存(save)"位置,按"设置(setting)"键保存。
控母电压测量校准:光标移动到"控母电压校准"项,测量实际输出电压,按"+、-"键调整显示值为实际测量值,移动光标到"保存(save)"位置,按"设置(setting)"键保存。
电池电流校准:光标移动到"电池电流校准"项,测量实际输出电流(要求电流大于5A),按"+、-"键调整显示值为实际测量值,移动光标到"保存(save)"位置,按"设置(setting)"键保存。
控母电流校准:光标移动到"控母电流校准"项,测量实际输出电流(要求电流大于5A),按"+、-"键调整显示值为实际测量值,移动光标到"保存(save)"位置,按"设置(setting)"键保存。
不保存返回:光标在除"保存"项任何位置,按"设置"键退回到基 本信息显示页,此时校准修改无效,返回原有校准参数运行。

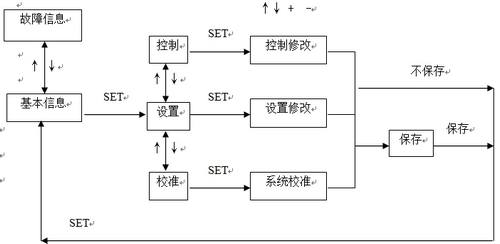

注:操作流程:
